手機殼螺母錯漏檢測系統
- 手機外殼自動檢測漏螺母裝置及解決方案 在手機殼加工組裝過程中,現有的人工逐個檢測手機殼在自動熱熔螺母后是否有漏熱熔螺母的方式存在人力資源浪……
產品詳細
手機外殼自動檢測漏螺母裝置及解決方案
在手機殼加工組裝過程中,現有的人工逐個檢測手機殼在自動熱熔螺母后是否有漏熱熔螺母的方式存在人力資源浪費,效率低,品質沒保障等問題。 通過在流水線加裝CCD視覺檢測系統,可以實時的監控確保螺母沒有漏熱熔、無偏位、倒置等不良。NG品自動聯機剔除排廢,并且系統報警,將檢測NG圖、檢測日志、不良數統計等數據進行本地存盤,或者連接制造系統MES。極大的提高了產品出貨良率,降低客訴,提升加工生產環節的自動化水平,有助于公司持續改進工藝和品質。
設備型號
LY-LOGO11
系統能力
手機殼螺母錯漏檢測系統在手機殼加工過程中,通過螺母熱熔機將螺母熱熔到機殼的標定位置,在熱熔工序后通過CCD圖像識別算法,確保螺母沒有漏熱熔、無偏位、倒置等不良。檢測出NG品報警或停機,員工手動確認異常后復位運行。
主要配置清單
相機類型德國或國產品牌高速工業相機
根據檢測幅面可選130萬、200萬、500萬像素相機
鏡頭類型日本品牌工業鏡頭(適應于相機及拍攝幅面)
傳感器類型德國品牌
光源類型凌誼定制高亮LED工業光源
主機類型定制高配工控一體機,觸摸屏,配無線鍵鼠
檢測幅面根據項目實際情況確定
檢測速度最高可達12000個/小時
檢測軟件凌誼自主研發視覺檢測軟件(LY-vision2.0)
信號輸出凌誼定制信號控制模塊,可根據客戶要求采用報警、停機、剔除
技術參數
1:NG品報錯處理:聲光報警提示,氣缸推出產線的氣動剔除方式
2:默認可檢測最大長、寬尺寸為: 120*200mm。如需兼容更大尺寸另議。
3:檢測功能:螺母有無、漏輔料、錯料、漏打標、打標偏位、定點尺寸檢測(精度0.2mm)
4:檢測速度:1S/PCS
5:NG品剔除裝置
6:軟件操作方便、可建立多個模板、錯誤圖片存檔,方便后期直接調用

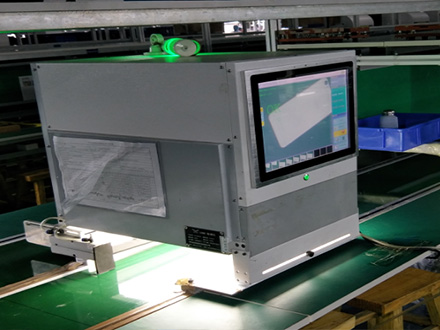

工廠生產實拍圖示:
以上ccd視覺檢測系統及手機殼螺母錯漏檢測系統解決方案由深圳凌誼視覺科技有限公司自主研發生產及銷售,幫助手機加工企業解決手機外殼熱熔螺母是否存在錯漏問題的自動化檢測,提高企業生產效率,保障出貨品質。
